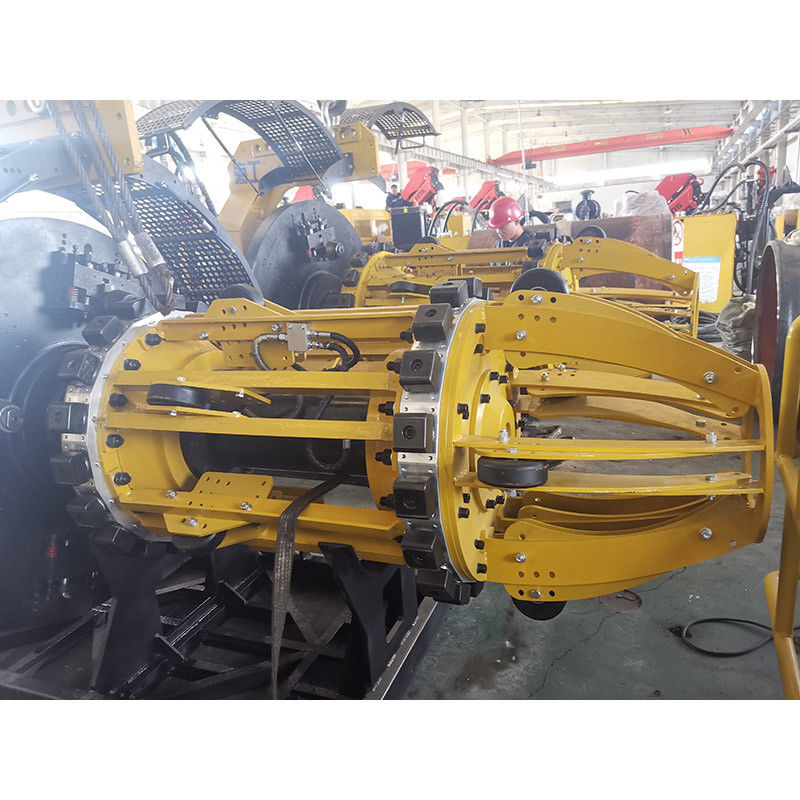

Đường ống bên trong bằng khí nén Kẹp hàn ống Thiết bị được căn chỉnh Đường ống bên trong Đường lên kẹp
Giới thiệu
Dòng sản phẩm khí nén bên trong đường ống sê-ri HGND Kẹp tạo ra lực hướng tâm từ bên trong ống thép để nhanh chóng căn chỉnh hai lỗ ống để đáp ứng yêu cầu hàn đường ống.Nó vận hành và điều khiển bằng nguồn khí nén.
| Mục | Đơn vị | Thông số chính | |||||
| Người mẫu | - | HGK0814 | HGK1624 | HGK2430 | HGK3240 | HGK3648 | HGK4856 |
| Kích thước đường ống | - | 8-14 | 16-24 | 24-30 | 32-40 | 36-48 | 48-56 |
| Độ dày thành ống m | tôi | 22-10 | 22-10 | 14.6-30 | 14.6-30 | 14.6-50 | 14.6-50 |
| Tốc độ quay trục chính | vòng/phút | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 |
| Tốc độ nạp trục chính | mm/phút | 0-10 | 0-10 | 0-10 | 0-10 | 0-10 | 0-10 |
| khối cắt Không | - | 2-3 | 3-4 | 4 | 4 | 4 | 4 |
| Hành trình cắt | mm | 90 | 90 | 90 | 90 | 90 | 90 |
| Cân nặng | t | 1.2 | 2,5 | 3,5 | 4 | 4.2 | 4,5 |
Tính năng
1. Kẹp định tuyến khí nén bên trong dành cho sà lan đặt ống và sử dụng dự án trên bờ.
2. Kẹp dòng bên trong bằng khí nén đặc biệt để căn chỉnh các đường ống trước quá trình hàn đường ống, phạm vi lớn từ 6 "đến 80", Van FESTO, động cơ truyền động Ingersoll hoặc COOPER của Đức và thiết kế tối ưu đã chứng tỏ hiệu suất tốt nhất của nó trên trang web đặt đường ống ngoài khơi sà lan và dự án trên bờ.
3. Hệ thống giày dự phòng bằng đồng sẽ được trang bị trong kẹp xếp hàng bên trong cho hệ thống hàn tự động.
4. Hệ thống thanh lọc để hàn argon có thể được trang bị trong kẹp nối dây bên trong cho dự án đường ống CRA.
5. Kẹp dòng bên trong được điều khiển bằng khí nén để mở rộng / rút lại giày kẹp và van điện để điều khiển chuyển động, rất phổ biến trong việc lắp đặt đường ống ngoài khơi.
6. Ngoài ra còn có các cài đặt tự hành và tự phanh cho các mẫu Kẹp căn chỉnh ống bên trong DKQ406 trở lên, tốc độ di chuyển: 0-1M/S.
| model | Kích thước đường ống | Số pít-tông | Công suất pít-tông | Công suất động cơ | Số động cơ | l | W | h | Cân nặng | khối lập phương |
| (mm) | (KN) | (hp) | (mm) | (mm) | (mm) | (Kilôgam) | (m3) | |||
| HGDNQ16-18'' | 406-457 | 8x2 | 959 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22'' | 508-559 | 10x2 | 1057 | 1,5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24'' | 559-610 | 12x2 | 1268 | 1,5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26'' | 610-660 | 12x2 | 1268 | 1,5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30'' | 711-762 | 12x2 | 1748 | 1,5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32'' | 762-813 | 14x2 | 2937 | 3 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36'' | 864-914 | 16x2 | 2937 | 3 | 1 | 3020 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38'' | 914-965 | 18x2 | 2937 | 3 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
